Cấu tạo của động cơ Servo bao gồm 3 bộ phận: stator, rotor (thường là loại nam châm vĩnh cửu) và encoder.

• Stator bao gồm một cuộn dây được quấn quanh lõi, được cấp nguồn để làm quay rotor.

• Rotor được cấu tạo bởi nam châm vĩnh cửu.

• Encoder được gắn sau đuôi động cơ để phản hồi chính xác tốc độ và vị trí của động cơ về bộ điều khiển.

Nguyên lý hoạt động của Encoder trong động cơ servo

• Encoder hoạt động theo nguyên lý đó là khi ta cung cấp nguồn điện cho nó thì các trục quay sẽ hoạt động. Đồng thời, chuyển động sẽ tạo cho đĩa tròn được xoay vòng. Khi đã xoay thì nó sẽ kéo theo đèn led sáng. Tất nhiên, trên phần đĩa tròn xoay thường có lỗ và các lỗ này sẽ đan xen với nhau.
• Dựa vào đó, bộ xử lý vi board mạch của động cơ sẽ đếm các lượt quay bằng cách chiếu đèn xuyên qua lỗ hoặc sử dụng một con bắt tích hợp trong đó để báo tín hiệu về. Chính vì vậy, các xung dạng vuông được tạo ra và đếm được cụ thể thông qua độ cắt ánh sáng bắt nguồn từ đèn led thông qua các lỗ hổng trên.
• Trong quá trình hoạt động, tín hiệu xung dạng vuông có thể tăng hoặc giảm theo yêu cầu.
• Encoder có nhiệm vụ tạo ra các điểm xung dạng vuông ở trên đồ thị và các góc xung dạng vuông này sẽ lệch nhau 1 góc là 90 độ C. Từ 2 tín hiệu lệch góc đó, chúng ta sẽ tiến hành xác định hướng và vị trí quay của động cơ servo motor.

Các loại bộ mã hóa vòng xoay Encoder

Hiện tại có 2 dạng encoder được sử dụng chính cho các bộ Servo:

• Encoder tương đối: cấu tạo chuẩn của nó sẽ có 2 đĩa đặt lệch nhau 90 độ, tạo xung A và B. Hoặc là 1 đĩa nhưng bố trí 2 vòng lồng vào nhau lệch nhau 90 độ để tạo xung A và B. Ngoài ra, còn có pha Z để xác định trục động cơ quay hết một vòng cùng các nguồn sáng LED cùng bộ thu phát quang học. Bạn có thể xem hình minh họa sau:

• Encoder tuyệt đối: Cấu tạo có bộ phát ánh sáng (LED), đĩa mã hóa (có chứa dải băng mang tín hiệu), một bộ thu ánh sáng nhạy với ánh sáng phát ra khá tương đồng với encoder tương đối. Tuy nhiên phần đĩa mã hóa ở Encoder tuyệt đối được bố trí dày đặc ứng với từng bit của độ phân giải và chế tạo từ vật liệu trong suốt, người ta đã chia mặt đĩa thành các góc đều nhau cùng các đường tròn đồng tâm.

Cùng với sự phát triển của động cơ servo thì encoder cũng là bộ phận được cải tiến liên tục theo thời gian khi độ phân giải encoder được gắn lên trục động cơ ngày càng cao (từ 17 bit đến 23bit) đem lại độ phản hồi vị trí sai lệch là ít nhất đáp ứng cho ứng dụng như robot hay CNC. Với các độ phân giải lớn hơn công nghệ thu phát quang học được thay thế bằng công nghệ bắt điểm cực từ (thay thế việc đục lỗ thành các điểm gắn nam châm cực nhỏ) giảm thiểu sai sót cơ khí trong chế tạo. Với encoder tuyệt đối cho phép lưu trữ vị trí của hệ thống sử dụng pin cho phép hệ thống thiết lập hệ tọa độ chuẩn và định vị vị trí hiện tại của cơ cấu

Việc kết nối giữa bộ Driver hay Amplifier với động cơ và encoder được sử dụng qua cáp động lực (motor cable) và cáp bộ mã hóa (encoder cable).

Đối với các động lực thường gồm 4 dây U,V,W và PE để lần lượt kết nối 3 đầu dây của động cơ và 1 chân nối đất. Tùy thuộc vào nhà sản xuất mà với động cơ có tích hợp phanh ta cần cáp phanh riêng (có 2 dây) hoặc được đi kèm với cáp động lực (cáp 6 dây).

Đối với cáp bộ mã hóa (Encoder cable) tùy thuộc vào chế tạo của mạch Encoder mà sẽ có số lượng dây tín hiệu khác nhau nhưng đặc điểm chung là được làm từ dây có bọc chống nhiễu rất tốt để giảm thiểu ảnh hưởng của các yếu tố khác đến dữ liệu vị trí được gửi về.

CATEC Automation chuyên sửa chữa servo các hãng sau: Sửa Servo Yaskawa, Sửa Servo Delta, Sửa Servo Panasonic, Sửa Servo Sanyo Denki, Sửa Servo Sửa Servo Mitsubishi, Sửa ServoTeco, Sửa Servo Shihlin, Sửa Servo Lyang, Sửa Servo Kinco, Sửa Servo Sim ens, Sửa Servo Allen bradley, Sửa Servo Omron, Sửa Servo Fuji, Sửa Servo Lenze, Sửa Servo Danfoss, sửa Servo toshiba, Sửa Servo packer, sửa servo Vexta, Sửa Servo Fanuc, Sửa Servo Emerson…. và Linh kiện sửa chữa có sẵn chẩn đoán lỗi và sửa chữa khắc phục nhanh nhất cho Quý khách hàng. Các trường hợp Servo báo lỗi phổ biến gồm có gồm có Hư hỏng động cơ Servo( hư ổ bi, bạc đạn, Hư Encosder), Hư hỏng Driver( hư board nguồn, Board điều khiển, báo lỗi EProm)

Với đội ngũ kỹ thuật nhiều kinh nghiệm sẽ khắc phục nhanh nhất cho quý khách hàng khi gặp sự cố. Các lỗi thường gặp của AC Servo gồm có Lỗi Encosder, Lỗi Board nguồn, lỗi động cơ. Do vậy khi thiết bị báo lỗi Quý khách hàng hãy liên hệ sớm với chúng tôi để khắc phục sự cố tránh gián đoạn sản xuất, Các lỗi thường gặp của động cơ gồm có lỗi quá tải, lỗi quá dòng, hư công suất IGBT…

Những hư hỏng thường gặp của servo

• Sửa chữa servo Cháy nổ Driver , Hư Encoder Motor Hư bạc đạn Motor, Hư cuộn dây Motor , Kẹt Rotor động cơ
• Sửa chữa servo Servo On lên motor bị giật mạnh rồi báo lỗi OL, OC, OV Lỗi hư IGBT, Chỉnh lưu
• Sửa chữa servo Lỗi hư Bo điều khiển, Lỗi hư bo lái, góc kích
• Sửa chữa servo Báo lỗi quá tải OL OverLoad trên Driver, Báo lỗi quá dòng OC OverCurrent trên Driver
• Sửa chữa servo Lỗi nhảy CB, MCCB cấp nguồn cho Driver, Lỗi mất nguồn, không lên nguồn

Linh kiện sửa chữa có sẵn chẩn đoán lỗi và sửa chữa khắc phục nhanh nhất cho Quý khách hàng. Các trường hợp Servo báo lỗi phổ biến gồm có gồm có Hư hỏng động cơ Servo ( hư ổ bi, bạc đạn, Hư Encoder), Hư hỏng Driver( hư board nguồn, Board điều khiển, báo lỗi EProm), dịch vụ sửa servo uy tín, linh kiện chính hãng luôn có sẵn, bảo hành toàn quốc, thời gian xử lý nhanh hạn chế gián đoạn ngừng máy…

Những dòng AC servo mà CATEC chúng tôi có kinh nghiệm sửa chữa

• Sửa chữa Servo Yaskawa: Sigma i: SGDA, SGDB, Sigma II: SGDM, SGDH, Sigma III: SGDS, Sigma V: SGDV, Sigma VII: SGD7S
• Sửa chữa Servo Omron: Omron Yaskawa SGDM, Omron panasonics G4, G5
• Sửa chữa Servo Mitsubishi: MR-JE, MR-E, MR-H, MR-J2, MR-JS2, MR-J3, MR-J4
• Sửa chữa Servo Panasonics: Minas E, Minas A3, Minas A4, Minas A5, Minas A,…
• Sửa chữa Servo Delta: ASD-AB, ASD-B, ASD-A2, ASD-B2, ASD-A+
• Sửa chữa Servo Siemens: Siniamics S120 BookSize, PowerSupply Module, Singer Motor Module, Double Motor Module, Control Unit CU320, Simotic Động cơ siemens các mã 1FT7, 1FK6, 1PH7, …..

Với nhiều năm kinh nghiệm sửa chữa Servo tất cả các hãng, Sửa servo hư encoder, Sửa servo hư mainborad , Sửa servo hư board nguồn,Sửa servo hư board công suất IGBT, Sửa servo các lỗi về IC, sửa main board, Sửa servo lỗi điện áp đầu vào/ đầu ra...chúng tôi đều sửa được.

Với phương châm chất lượng và uy tín lên hàng đầu, chúng tôi luôn mong mỏi sẽ mang tới cho Quý khách hàng một dịch vụ chất lượng nhất

CATEC Automation chúng tôi chuyên nhận sửa servo với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. CATEC chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

Chuyên sửa servo báo lỗi quá dòng, quá tải, chạm ngõ ra công suất, lệch pha công suất, chết nguồn, mất nguồn, không lên nguồn, lên nguồn rồi lại tắt, nguồn chập chờn, hư encosder motor, hư công suất..

Sửa Chữa Động Cơ Servo LS Hư Encoder - Giải Pháp Hiệu Quả, Tiết Kiệm Chi Phí

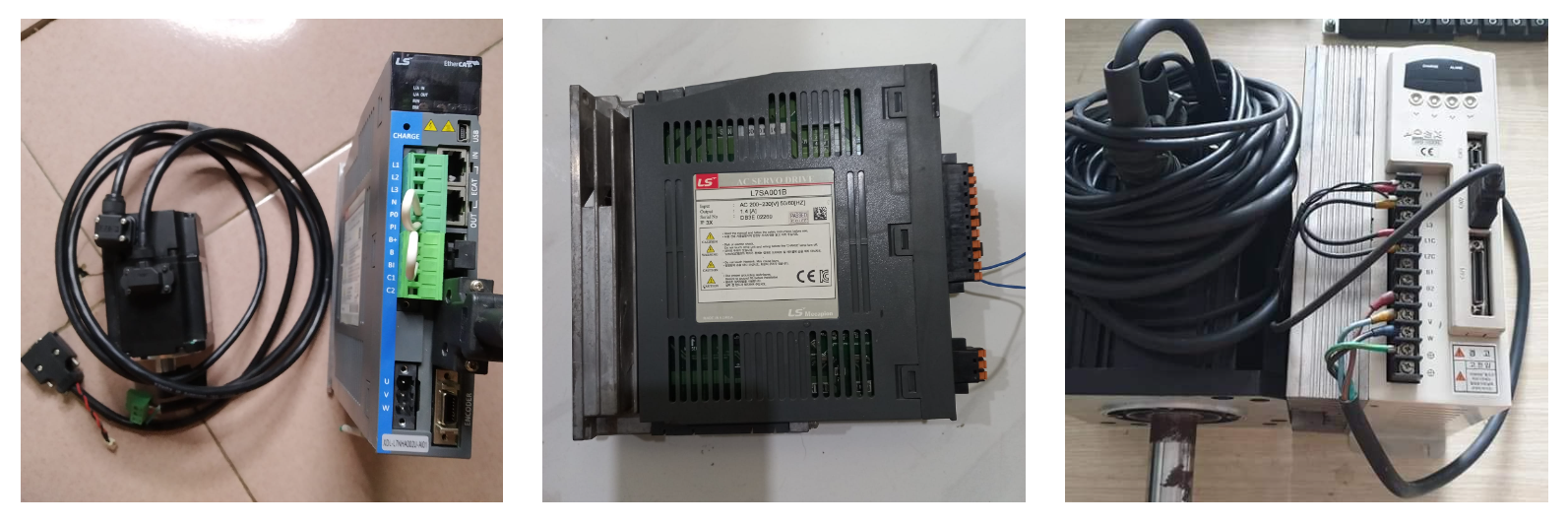

Giới thiệu về động cơ servo LS

Động cơ servo LS là một trong những loại động cơ được sử dụng phổ biến trong các dây chuyền sản xuất tự động tại Việt Nam. Với độ chính xác cao, khả năng phản hồi nhanh và độ bền tốt, servo LS thường được ứng dụng trong các máy CNC, robot công nghiệp, băng chuyền, máy đóng gói, và nhiều hệ thống điều khiển khác.

Tuy nhiên, trong quá trình vận hành lâu dài, không ít trường hợp động cơ servo LS bị hư encoder, dẫn đến máy hoạt động sai lệch, không chính xác hoặc không thể vận hành. Đây là lỗi phổ biến nhưng hoàn toàn có thể sửa chữa với chi phí hợp lý nếu phát hiện và xử lý kịp thời.

Tại sao encoder trong servo LS bị hư?

Encoder là bộ phận quan trọng giúp phản hồi vị trí, tốc độ và hướng quay của động cơ servo. Một khi encoder gặp sự cố, hệ thống sẽ không thể điều khiển chính xác, ảnh hưởng đến hiệu suất và độ an toàn của máy móc. Dưới đây là một số nguyên nhân thường gặp:

• Chập cháy vi mạch encoder do nguồn điện không ổn định hoặc chạm chập.

• Va đập cơ học, rung động mạnh làm hỏng cảm biến bên trong encoder.

• Dây tín hiệu encoder bị đứt hoặc lỏng jack cắm, làm tín hiệu phản hồi bị sai lệch hoặc mất hoàn toàn.

• Tuổi thọ encoder đã hết, đặc biệt với những động cơ đã hoạt động liên tục nhiều năm.

• Môi trường làm việc bụi bẩn, ẩm ướt khiến encoder bị oxy hóa, gỉ sét.

Dấu hiệu nhận biết động cơ servo LS hư encoder

Việc nhận biết sớm encoder bị lỗi là yếu tố then chốt giúp giảm thiểu hư hỏng lan rộng và chi phí sửa chữa. Một số dấu hiệu nhận biết:

• Servo báo lỗi AL (Alarm) liên tục dù không có tải.

• Trục motor quay không đúng hướng hoặc rung lắc bất thường.

• Máy không nhận được tín hiệu phản hồi từ động cơ servo.

• Khi kiểm tra bằng phần mềm điều khiển, giá trị phản hồi không thay đổi dù motor đang quay.

Nếu gặp các dấu hiệu này, bạn nên liên hệ ngay dịch vụ sửa chữa động cơ servo LS hư encoder để kiểm tra và xử lý kịp thời.

Dịch vụ sửa chữa động cơ servo LS hư encoder chuyên nghiệp

Chúng tôi chuyên cung cấp dịch vụ sửa chữa động cơ servo LS bị hư encoder với cam kết:

• Kiểm tra lỗi hoàn toàn miễn phí.

• Thay thế encoder chính hãng, tương thích 100%.

• Sửa chữa nhanh chóng, nhận và trả máy tận nơi.

• Bảo hành từ 3 - 12 tháng tùy theo linh kiện thay thế.

• Hỗ trợ kiểm tra và cài đặt lại tham số servo sau sửa chữa.

Với đội ngũ kỹ thuật viên có hơn 10 năm kinh nghiệm sửa chữa servo LS và các thương hiệu khác như Yaskawa, Mitsubishi, Panasonic, chúng tôi đảm bảo khả năng xử lý mọi tình huống encoder lỗi, từ lỗi nhẹ đến nặng.

Quy trình sửa chữa động cơ servo LS bị hư encoder

Để đảm bảo hiệu quả sửa chữa, chúng tôi thực hiện theo quy trình chuẩn:

1. Nhận motor và kiểm tra sơ bộ.

2. Kiểm tra tín hiệu encoder bằng thiết bị chuyên dụng.

3. Tháo encoder và kiểm tra phần cơ, điện tử bên trong.

4. Sửa chữa hoặc thay mới encoder (tùy mức độ hư hỏng).

5. Lắp ráp và test lại động cơ trên máy mô phỏng thực tế.

6. Giao lại cho khách hàng kèm phiếu bảo hành rõ ràng.

Hướng Dẫn Sửa Chữa Động Cơ Servo LS Hư Encoder Chuyên Nghiệp

Động cơ servo LS là thiết bị quan trọng trong nhiều hệ thống tự động hóa công nghiệp. Tuy nhiên, sau thời gian dài sử dụng, encoder của động cơ có thể gặp sự cố, ảnh hưởng đến hiệu suất làm việc. Bài viết này sẽ hướng dẫn chi tiết cách sửa chữa động cơ servo LS hư encoder một cách hiệu quả, giúp bạn khắc phục nhanh chóng và tiết kiệm chi phí.

Nguyên Nhân Động Cơ Servo LS Hư Encoder

Encoder là bộ phận quan trọng giúp động cơ servo LS xác định vị trí, tốc độ và hướng quay. Khi encoder bị hỏng, động cơ có thể gặp các lỗi như:

• Không nhận tín hiệu phản hồi

• Chạy sai vị trí hoặc tốc độ

• Báo lỗi "Encoder Fault" trên màn hình điều khiển

Một số nguyên nhân phổ biến gây hư hỏng encoder:

• Bụi bẩn, độ ẩm cao làm oxy hóa tiếp điểm.

• Va đập mạnh gây lệch trục hoặc vỡ cảm biến.

• Đứt dây tín hiệu do rung động lâu ngày.

• Lỗi bo mạch điều khiển encoder.

Cách Kiểm Tra Encoder Động Cơ Servo LS Bị Hỏng

Trước khi tiến hành sửa chữa động cơ servo LS hư encoder, bạn cần xác định chính xác lỗi bằng các bước sau:

2.1. Kiểm Tra Tín Hiệu Encoder Bằng Đồng Hồ Vạn Năng

• Đo điện áp ngõ ra encoder (thường 5V hoặc 24V tùy loại).

• Kiểm tra xung A, B, Z bằng oscilloscope (nếu có).

2.2. Quan Sát Lỗi Trên Màn Hình Điều Khiển

• Nếu hiển thị lỗi "Encoder Error" hoặc "Position Fault", khả năng cao encoder bị hỏng.

2.3. Kiểm Tra Cơ Khí

• Xem trục encoder có bị lệch, kẹt hay không.

• Kiểm tra dây cáp tín hiệu có đứt hoặc chập chờn không.

Hướng Dẫn Sửa Chữa Động Cơ Servo LS Hư Encoder

Tùy vào mức độ hư hỏng, bạn có thể áp dụng các phương pháp sau:

3.1. Vệ Sinh Encoder

• Dùng khí nén thổi sạch bụi bẩn bám trên cảm biến.

• Lau chân tiếp điểm bằng cồn isopropyl 99% để loại bỏ oxy hóa.

3.2. Thay Thế Cảm Biến Encoder

Nếu encoder bị hỏng phần quang học hoặc từ tính, bạn cần:

• Mua encoder mới cùng model (tham khảo mã gốc trên nhãn động cơ).

• Tháo encoder cũ, lắp encoder mới và căn chỉnh chính xác.

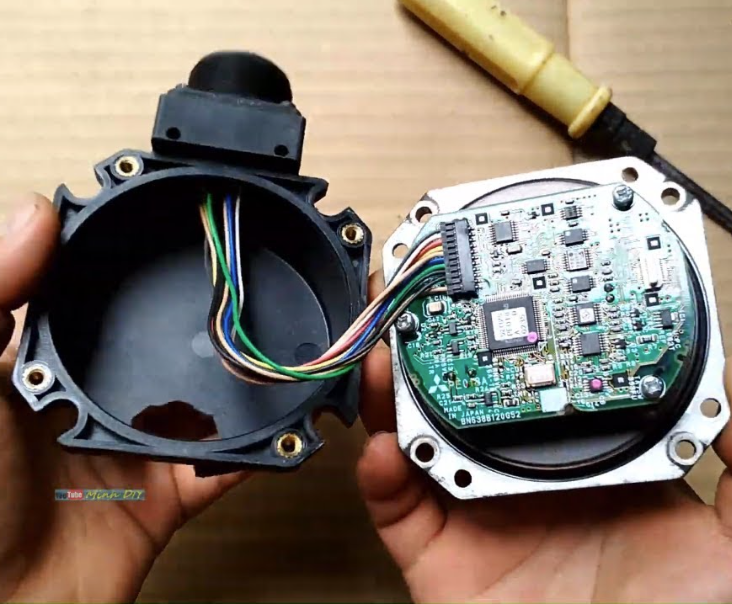

3.3. Sửa Chữa Bo Mạch Encoder

• Kiểm tra các linh kiện như tụ điện, điện trở, IC xem có cháy hỏng không.

• Hàn lại các mối nối bị đứt hoặc lỏng lẻo.

3.4. Hiệu Chuẩn Lại Encoder

Sau khi sửa chữa, cần hiệu chuẩn lại encoder bằng phần mềm điều khiển servo (như MR Configurator của Mitsubishi hoặc SigmaWin+ của Yaskawa).

Lưu Ý Khi Sửa Chữa Động Cơ Servo LS Hư Encoder

• Ngắt nguồn điện trước khi tháo lắp để tránh điện giật.

• Không dùng lực quá mạnh làm hỏng trục encoder.

• Sử dụng thiết bị đo chuyên dụng để kiểm tra chính xác.

• Nếu không tự tin, nên liên hệ kỹ thuật viên chuyên nghiệp.

Việc sửa chữa động cơ servo LS hư encoder đòi hỏi kiến thức chuyên môn và dụng cụ phù hợp. Hy vọng bài viết này đã giúp bạn hiểu rõ nguyên nhân và cách khắc phục hiệu quả. Nếu gặp khó khăn, hãy nhờ sự hỗ trợ từ kỹ thuật viên để đảm bảo động cơ hoạt động ổn định lâu dài.

Nên Sửa Chữa Hay Thay Mới Động Cơ?

Sửa chữa khi:

• Encoder là phần duy nhất bị lỗi

• Chi phí thay encoder thấp hơn mua mới

Thay mới khi:

• Động cơ đã sử dụng quá lâu, nhiều linh kiện mòn

• Hư hỏng nhiều bộ phận khác ngoài encoder

Câu Hỏi Thường Gặp

Q1: Có thể tự sửa encoder servo LS tại nhà không?

A: Không khuyến khích. Việc sửa chữa encoder đòi hỏi kỹ thuật chuyên sâu và thiết bị kiểm tra chuyên dụng.

Q2: Bao lâu nên bảo trì động cơ servo một lần?

A: Tốt nhất mỗi 6 tháng/lần hoặc theo lịch bảo trì định kỳ của hệ thống.

Q3: Encoder hỏng có thể gây cháy driver không?

A: Có thể, nếu xảy ra chập mạch hoặc nối sai dây tín hiệu. Cần xử lý nhanh chóng.

Kết Luận

Sửa chữa động cơ servo LS hư encoder là công việc đòi hỏi sự hiểu biết sâu về kỹ thuật, thiết bị chuyên dụng và tay nghề cao. Việc nhận diện đúng lỗi, sửa chữa đúng cách sẽ giúp doanh nghiệp tiết kiệm thời gian, chi phí và duy trì hiệu suất sản xuất ổn định.

Hãy chọn đơn vị sửa chữa uy tín để đảm bảo động cơ servo LS hoạt động ổn định và bền bỉ trong thời gian dài.
