Sửa chữa màn hình cảm ứng HMI – Khắc phục lỗi HMI hư cổng truyền thông kết nối với PLC hiệu quả

Với phương châm chất lượng và uy tín lên hàng đầu, chúng tôi luôn mong mỏi sẽ mang tới cho Quý khách hàng một dịch vụ chất lượng nhất

Giới thiệu về màn hình cảm ứng HMI và vai trò trong hệ thống tự động hóa

Trong thời đại công nghiệp 4.0, HMI (Human Machine Interface) đóng vai trò vô cùng quan trọng trong việc điều khiển và giám sát hệ thống sản xuất. Là cầu nối giữa con người và máy móc, màn hình HMI cho phép người vận hành quan sát các thông số, trạng thái và trực tiếp điều chỉnh hệ thống qua giao diện cảm ứng.

Một màn hình cảm ứng HMI thường được kết nối trực tiếp với PLC (Programmable Logic Controller) – bộ điều khiển lập trình tự động. Chính vì vậy, khi HMI hư cổng truyền thông kết nối với PLC, toàn bộ hệ thống sản xuất có thể bị gián đoạn nghiêm trọng.

1. Các lỗi phổ biến cần sửa chữa màn hình cảm ứng HMI

Trước khi đi sâu vào giải pháp khắc phục, hãy điểm qua những lỗi thường gặp khiến người dùng phải sửa chữa màn hình cảm ứng HMI, đặc biệt là lỗi liên quan đến cổng truyền thông kết nối PLC.

1.1. Lỗi không hiển thị, mất nguồn

• Màn hình không sáng, không khởi động được.

• Nguồn cấp vào không ổn định hoặc hư hỏng bo mạch nguồn bên trong.

• IC nguồn, tụ lọc, cuộn cảm có thể bị chập hoặc cháy.

1.2. Lỗi cảm ứng không hoạt động

• Giao diện hiển thị nhưng không thể thao tác cảm ứng.

• Lỗi thường nằm ở lớp panel cảm ứng hoặc IC điều khiển cảm ứng.

1.3. Lỗi không kết nối được với PLC

• HMI hư cổng truyền thông kết nối với PLC là một lỗi phức tạp, ảnh hưởng trực tiếp đến khả năng điều khiển tự động.

• Lỗi do cổng RS232, RS485, Ethernet trên HMI bị cháy, chập, hoặc lỗi phần mềm giao tiếp.

1.4. Lỗi giao diện bị sai, nhòe, mất cấu hình

• Thường xảy ra do phần mềm HMI bị lỗi, hoặc lỗi bộ nhớ lưu trữ chương trình.

2. Nguyên nhân HMI hư cổng truyền thông kết nối với PLC

Việc HMI không thể giao tiếp với PLC có thể đến từ nhiều nguyên nhân:

2.1. Nguyên nhân vật lý (hardware)

• Cháy nổ cổng giao tiếp do điện áp tăng đột ngột, dây tín hiệu nối sai chuẩn.

• Lỗi cổng RS232, RS485, Ethernet: IC driver bị chết, hư mạch cách ly tín hiệu.

• Hỏng mạch logic điều khiển giao tiếp: Các vi điều khiển hoặc FPGA bị lỗi.

2.2. Nguyên nhân phần mềm (software)

• Sai cấu hình địa chỉ truyền thông, sai tốc độ baudrate.

• Chương trình giao tiếp trên HMI bị lỗi hoặc không tương thích với phiên bản PLC.

• PLC không phản hồi do đang lỗi chương trình điều khiển.

2.3. Nguyên nhân môi trường

Nhiệt độ cao, độ ẩm lớn làm oxi hóa, chập mạch.

Nhiễu điện từ mạnh từ biến tần, động cơ gây lỗi truyền tín hiệu.

3. Quy trình sửa chữa màn hình cảm ứng HMI bị lỗi cổng truyền thông

Để đảm bảo sửa chữa màn hình cảm ứng HMI HMI hư cổng truyền thông kết nối với PLC hiệu quả, kỹ thuật viên cần thực hiện đúng quy trình, bao gồm:

3.1. Kiểm tra sơ bộ

• Dùng nguồn chuẩn để cấp điện cho HMI, kiểm tra phản hồi trên giao diện.

• Dùng thiết bị đo (oscilloscope, đồng hồ vạn năng) để kiểm tra tín hiệu truyền tại cổng RS232/RS485.

3.2. Kiểm tra phần mềm giao tiếp

• Truy cập phần mềm cấu hình (VD: Proface GP-Pro EX, Siemens TIA Portal, Weintek EasyBuilder...).

• Kiểm tra địa chỉ truyền thông, baudrate, parity, stop bit, data bit có trùng với cấu hình PLC không.

3.3. Kiểm tra mạch truyền thông

• Tháo máy và soi board mạch để phát hiện IC truyền thông bị cháy, nổ, gỉ sét.

• Thay thế các linh kiện bị lỗi: MAX232, ADM485, cách ly quang, IC điều khiển truyền thông.

3.4. Thử nghiệm giao tiếp lại với PLC

• Sau khi sửa, tải lại chương trình và kiểm tra khả năng nhận phản hồi từ PLC.

• Kiểm tra trạng thái các đèn báo TX/RX nếu có để xác định tín hiệu hoạt động.

4. Kinh nghiệm sửa chữa màn hình cảm ứng HMI – Cập nhật từ thực tế

Dưới đây là một số trường hợp thực tế đã sửa chữa HMI hư cổng truyền thông kết nối với PLC:

4.1. HMI Siemens KTP700 Basic không kết nối được PLC S7-1200

• Nguyên nhân: Cổng Ethernet bị lỗi do nhiễu điện từ biến tần.

• Giải pháp: Thay cổng LAN, lắp đặt chống nhiễu EMI filter.

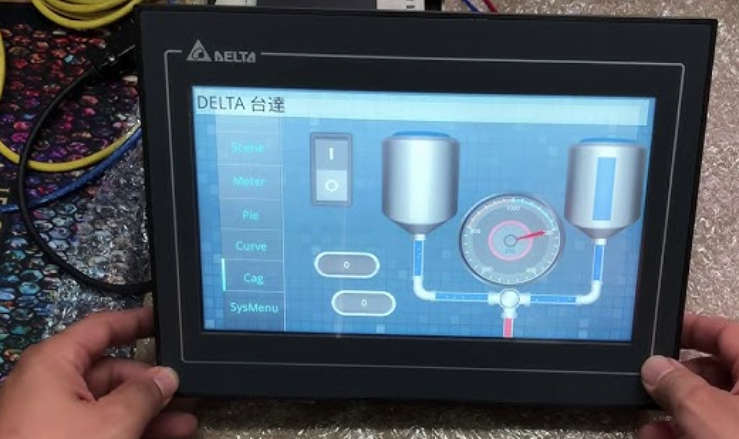

4.2. HMI Delta DOP-B07 bị chập RS485

• Nguyên nhân: Đấu sai tín hiệu A/B với PLC Mitsubishi FX3U.

• Giải pháp: Thay IC RS485, kiểm tra cách ly quang.

4.3. HMI Weintek MT8102iE không nhận PLC

• Nguyên nhân: Sai baudrate và địa chỉ thiết bị trong phần mềm EasyBuilder Pro.

• Giải pháp: Sửa lại cấu hình phần mềm, update firmware.

5. Dịch vụ sửa chữa màn hình cảm ứng HMI uy tín tại Việt Nam

Việc sửa chữa HMI hư cổng truyền thông kết nối với PLC đòi hỏi tay nghề và trang thiết bị chuyên sâu. Bạn nên tìm đến các đơn vị chuyên sửa chữa thiết bị tự động hóa với các tiêu chí sau:

5.1. Có kinh nghiệm lâu năm

• Đã sửa các dòng HMI phổ biến: Siemens, Proface, Weintek, Delta, Mitsubishi, Omron...

5.2. Đội ngũ kỹ thuật chuyên sâu

• Có khả năng kiểm tra cả phần mềm và phần cứng.

• Biết phân tích nguyên lý hoạt động của từng dòng HMI.

5.3. Có trang thiết bị hiện đại

• Máy hàn BGA, soi mạch điện tử, thiết bị đo tín hiệu truyền thông...

5.4. Bảo hành uy tín

• Cam kết sửa đúng lỗi, bảo hành từ 3 – 12 tháng.

6. Cách phòng tránh lỗi HMI hư cổng truyền thông kết nối với PLC

Để hạn chế lỗi cần sửa chữa màn hình cảm ứng HMI, bạn nên:

6.1. Đảm bảo kết nối đúng kỹ thuật

• Đấu dây tín hiệu đúng chuẩn RS232, RS485, Ethernet.

• Dùng dây chống nhiễu, tuân thủ độ dài và tiêu chuẩn điện áp.

6.2. Lắp thiết bị chống sét, chống nhiễu

• Sử dụng bộ chống sét lan truyền.

• Dùng bộ cách ly truyền thông.

6.3. Bảo trì định kỳ

• Kiểm tra trạng thái hoạt động.

• Vệ sinh thiết bị, kiểm tra quạt làm mát, đo áp nguồn.

Việc sửa chữa màn hình cảm ứng HMI khi HMI hư cổng truyền thông kết nối với PLC là một khâu quan trọng giúp đảm bảo hệ thống tự động hóa vận hành liên tục và hiệu quả. Việc chẩn đoán đúng lỗi, có quy trình sửa chữa bài bản cùng đội ngũ kỹ thuật giàu kinh nghiệm sẽ giúp bạn tiết kiệm chi phí và tránh dừng máy không mong muốn.

Các dòng màn hình HMI mà chúng tôi thường sửa lỗi nguồn

Sửa lỗi nguồn Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
Sửa lỗi nguồn Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000
Sửa lỗi nguồn Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
Sửa lỗi nguồn Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
Sửa lỗi nguồn Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
Sửa lỗi nguồn Màn hình Easyview: MT500, MT506, MT508, MT510,…
Sửa lỗi nguồn Màn hình Weintek: MT6000, MT8000
Sửa lỗi nguồn Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
Sửa lỗi nguồn Màn hình Redlion: G306C000, G308C, G310C, G312C
Sửa lỗi nguồn Màn hình Omron: NT series, NB Series
Sửa lỗi nguồn Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
